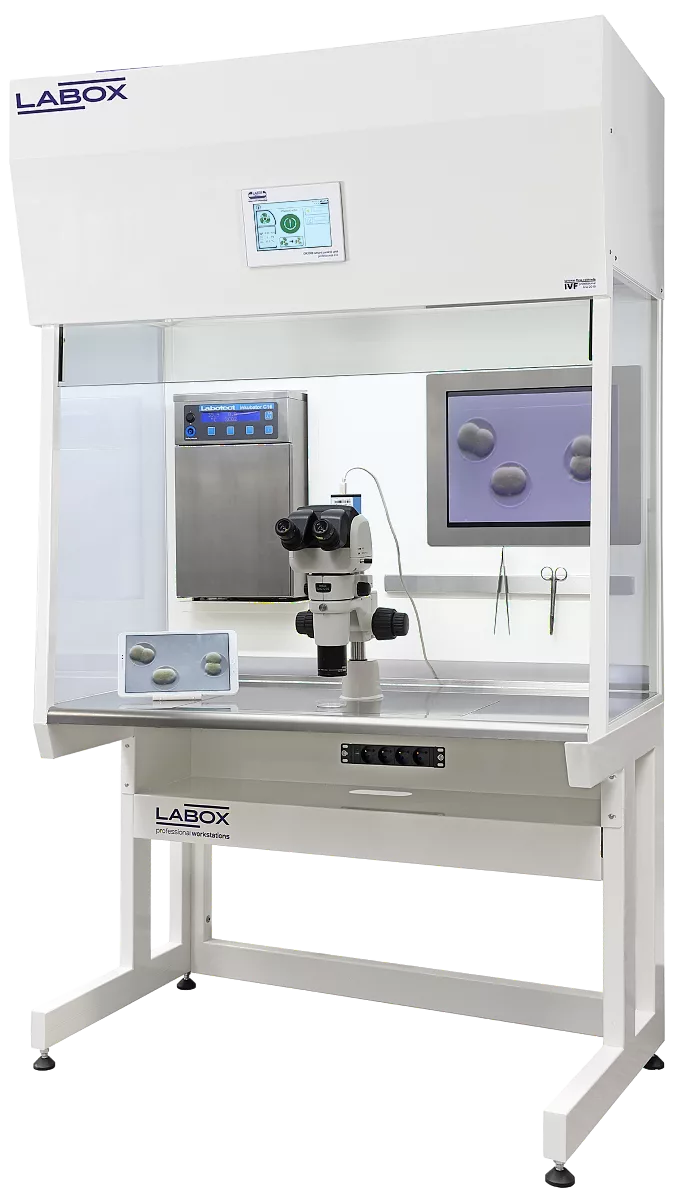

LABOX FBB
LAMINÁRNÍ BOX
LAMINÁRNÍ BOX
Speciální laminární box pro práci v tkáňových centrech, např. IVF, tkáňové banky, apod. Komplet je tvořen z komponent, které jsou v praxi odzkoušené a spolu zajišťují optimální laboratorní práci s buňkami. Laminární box zajišťuje vynikající ochranu proti částicové i bakteriální kontaminaci zpracovávaných tkání a buněk.
LAMINÁRNÍ BOX
PRO TKÁŇOVÁ CENTRA
PRO TKÁŇOVÁ CENTRA
PŘEDNOSTI
- Minimální vibrace
- Spolehlivé a jednoduše čistitelné
- Celoživotní servisní záruka
- Plně automatizovaný provoz
- Jednoduchá obsluha a nízká hlučnost
- Nízké provozní náklady
Box v pracovním prostoru zajišťuje třídu čistoty A dle EC GMP Volume 4, Annex1. Box je od počátku navržen pro práci v laboratořích IVF, ISCI, vitrifikace, sběr spermií a další rutinní práce. Díky nízké úrovni vibrací zároveň poskytuje ergonomicky ideální podmínky pro práci s mikroskopem, či mikromanipulátorem. Řízení je zajištěno mikroprocesorovou jednotkou, zajišťující efektivní a ekonomický chod. Oproti jiným obdobným zařízením jsou provozní náklady nižší až o desítky procent. Box je ovládán inteligentním řízením verze CR2000., Jedná se o nejmodernější mikroprocesorovou jednotkou s ovládáním pomocí dotykové obrazovky. Ovládání je přátelské, přehledné a intuitivní. Poskytuje nejen standardní funkce jako volba plného, úsporného režimu či stand-by režimu. Ale také automatickou regulaci rychlosti vzduchu, zajišťující kompenzaci zanášení HEPA filtru, inteligentní ovládání a regulaci topných ploch, časovače, vzdálené ovládání pro uživatele, supervizora a servisního technika, zasílání alarmů a doporučení na e-mail, audit trail a mnoho dalších moderních funkcí. Použitím vysoce kvalitního a výkonného ventilátoru je zajištěn bezúdržbový provoz a celé využití sorpční účinnosti vysoce výkonných filtrů, což znamená dlouhou životnost filtrů a úsporu provozních nákladů. Pracovní plocha je vyrobena z vysoce kvalitní nerezové oceli, snadno se čistí a dekontaminuje. Vysoce účinný HEPA filtr má filtrační účinnost 99,995%. Zařízení plně vyhovuje požadavkům dle LEK17 (např. kontinuální měření tlakové ztráty na vysoceúčinném filtru. V rámci volitelného příslušenství lze doplnit měření teploty v pracovním prostoru apod.)
MIKROSKOP NIKON
S VYHŘÍVANOU TOPNOU PLOCHOU
S VYHŘÍVANOU TOPNOU PLOCHOU
V rámci odzkoušené kombinace doporučujeme integraci mikroskopů značky NIKON s osvětlením P-DSL32 (LED) nebo P-DFS32 (Fiber Diascopic Illumination). Tyto mikroskopy dosahují špičkových parametrů. Kromě vysokého zvětšení a vysoké pracovní výšky i vynikající ergonomie. Využitím originálního osvětlení od výrobce mikroskopů je zajištěna nejvyšší kvalita zobrazení. Stativ mikroskopu je zapuštěn do vyhřívané pracovní desky o velikost 600x290mm. Vyhřívané je i sklíčko (Ø 55 mm) pro mikroskop. Řešení zajišťuje jak vynikající stabilitu, tak i homogenitu. Udržování požadované teploty je řešeno regulací CR2000, využívající moderních algoritmů a řízení. Díky tomu je možné požadovaných teplot dosáhnout cca do 40 min a ovládat provoz lokálně i pomocí časovače, a pomocí vzdáleného přístupu.
LED OSVĚTLENÍ
Laminární box je osazen výkonným diodovým LED osvětlením, které je k DNA přátelské. Pro maximální světelnou pohodu jsou boční stěny boxu prosklené v celém profilu. V rámci doplňkového příslušenství je box možné doplnit o plynulou regulaci intenzity osvětlení. To je výhodné pro práci s mikroskopem.
CO2 INKUBÁTOR
Pro skladování buněk je do zadního panelu boxu integrován inkubátor s ochranou atmosférou CO2 značky Labotect C16, nebo Selutec TECO 10. Tyto 16 litrové inkubátory jsou vybaveny dvěma policemi a alarmem.
ELEKTRICKÝ VÝŠKOVĚ NASTAVITELNÝ STOJAN
Pro maximální ergonomii a pohodu uživatele je, v rámci volitelného příslušenství, k dispozici nejmodernější řešení výškově nastavitelného stojanu. Stojan je motorizovaný s velkým rozsahem nastavení výšky, od 60 do 110 cm. To umožnuje práce více uživatelů a rovněž umožňuje změnu pracovní pozice v průběhu dne (sezení/stání). Pro maximální bezpečnost uživatele a laminárního boxu i přístrojů v něm umístěných je vybaven gyroskopem a ochranou proti přetížení. Stojan může být vybaven i oblíbenou multifunkční policí s elektrickým HUBem.
CR2000
SMART CONTROL UNIT
SMART CONTROL UNIT
Nejmodernější řidící systém, kompletně elektronické řízení všech funkcí s intuitivním ovládáním.
- Dotykový grafický panel - funkční i přes laboratorní rukavice
- Zobrazení všech hlavních údajů a funkcí na hlavní obrazovce (včetně tlakové ztráty, dle požadavku LEK-17)
- Časovač pro ovládání jednotlivých topných desek i vlastního zařízení
- PID řízení teploty pro topné desky - zajišťuje přesné řízení teploty pomocí nejaktuálnějších algoritmů
- Ohřev topných desek na požadovanou teplotu cca. 40 min
- Notifikace neshodných stavů optickým a zvukovým alarmem, případně e-mailem
- Vzdálené ovládání zařízení (Android, iOS)
- Snadné sdílení videa z pracovního prostoru boxu
- Hlasové upozornění
- Push notifikace na mobilní telefon
- Kompletní komunikace v češtině, angličtině, španělštině. Další jazyky možno doplnit na požádání.
- Vzdálený servisní přístup - ušetří Váš čas i náklady
- Diferencovaná přístupová práva (user, supervisor, service, atd)
- Včasné varování na potřebu výměny filtrů, provedení servisu, apod.
- AuditTrail - registrace změn a alarmů
- Na firmwaru zařízení se neustále pracuje. V blízké budoucnosti se plánují další užitečné funkce
TECHNICKY I UŽIVATELSKY VYLADĚNÁ
KOMBINACE SE ZACHOVÁNÍM
VÝHODNÉHO POMĚRU CENA – VÝKON
KOMBINACE SE ZACHOVÁNÍM
VÝHODNÉHO POMĚRU CENA – VÝKON
VOLITELNÉ PŘÍSLUŠENSTVÍ/KLIENTSKÉ ÚPRAVY
Topná deska
Pro práci s teplotně citlivým biologickým materiálem je možné box vybavit vyhřívanou deskou 600x290 mm. Tato deska se vyznačuje vynikající homogenitou a přesnou regulací s časovačem a vzdáleným ovládáním. Dosažení požadované teploty do 40 min.
Integrace technologie
Mikroskopy, inkubátory, LCD monitory, kamery, topné desky, jímky, držáky, PC, váhové vložky/kameny, závěsné tyče, apod.
LED osvětlení se stmíváním
Plynulá regulace osvětlení zajišťující komfortní intenzitu v pracovním prostoru. Velmi vhodné pro práci s mikroskopem apod.
Elektricky výškově nastavitelný stojan
Pro bezpečnou a ergonomickou práci doporučujeme výškově nastavitelný stojan, který lze nastavit od 60 do 110 cm. Je možné nastavit 4 polohy. Pro maximální bezpečnost obsahuje integrovaný gyroskop a protikolizní ochranu.
Víceúčelová police pod pracovní deskou
Na žádost lze pod pracovní desku instalovat víceúčelovou polici pro lepší organizaci kabeláže a vodičů. Možno též doplnit o zásuvkouvou lištu pro připojení dalších zařízení (např. mikroskop, inkubátor, odstředivka atd.)
Kontinuální monitoring
Box možno doplnit o kontinuální měření počtu částic, teploty, vlhkosti, v souladu s EU GMP Annex 11 (FDA 21 CFR Part 11).
Teplotní čidlo
v pracovním prostoru
Pro monitorování teploty v pracovním prostoru lze nainstalovat teplotní čidlo. Hodnoty jsou pak průběžně vyhodnocovány podle požadavků GMP. Včetně zasílání alarmu na e-mail v případě překročení limitních hodnot.
Vyšší stupeň filtrace
Box je standardně vybaven vysoce účinnou vložkou třídy HEPA s účinností 99,999%, na přání lze osadit vložkou třídy ULPA, s účinností 99,9995%
Držáky, police
Na základě požadavku je box doplněn o různé držáky, háčky, tyče, police apod.
WiFi připojení
Box lze připojit k síti Ethernet. Toto připojení dává možnost zařízení ovládat v rámci lokální počítačové sítě nebo i z internetu. V případě, že je k dispozici pouze signál WIFI, lze zařízení vybavit i připojovacím WIFI WIFI routerem .
Barevné úpravy
Čelní panel je možno vyrobit v různých barvách a je tedy možno respektovat barevný standard laboratoře
TECHNICKÉ PARAMETRY
Parametr | Hodnota |
|---|---|
Třída čistoty dle US FS 209 E | 100 (M 3,5) |
Třída čistoty dle EN lSO 14644 | ISO 5 |
Jakostní třída dle EU GMP | A |
Napětí [V/Hz] | 230V / 50Hz |
Rychlost proudění vzduchu v pracovním prostoru (m/s) * | 0,40 ± 0,05 |
Hluk v místě obsluhy (dB(A)) při pracovním režimu | max. 53 |
Hluk vyzařovaný do okolí (dB(A)) při útlumovém režimu | max. 49 |
* nastavitelná v rozsahu 0,20 až 0,60 m/s | |
Vlastnosti řídicího systému CR2000: výběr pracovních režimů; řízení přístupových práv uživatelů; dálkové ovládání pomocí Android, IOS, Windows; časovače pro laminární box, topné desky i světlo; vzdálená servisní podpora, nastavení rychlosti, nastavení alarmových limitů pro rychlost, tlak, teploty a pod, nastavení intenzity světla, indikace tlaku na vysoceúčinném filtru, teploty, apod., audit trail, varování na končící lhůtu platnosti validace, notifikace dle GMP
STANDARD ROZMĚRY
Parametry | Vnější rozměry (mm) | Pracovní prostor (mm) | Příkon | ||||
|---|---|---|---|---|---|---|---|
šířka | výška | hloubka | šířka | výška | hloubka | (W) | |
FBB -2 IVF | 1240 | 1370 | 710 | 1215 | 865 | 630 | 700 |
FBB-16 IVF | 1670 | 1370 | 710 | 1645 | 865 | 630 | 800 |
FBB-18 IVF | 1875 | 1370 | 710 | 1850 | 865 | 630 | 1300 |
FBB-20 IVF | 2095 | 1370 | 710 | 2070 | 865 | 630 | 1300 |

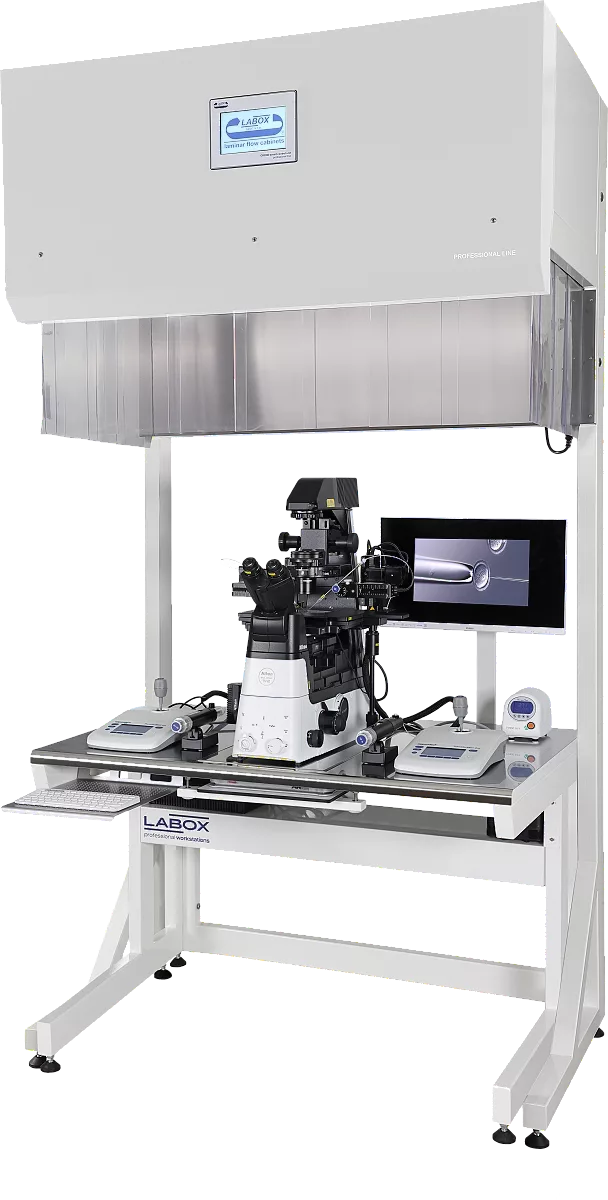

Pozn. hledáte-li laminární box pro krytí mikromanipulátoru, nebo jiného zařízení, kde je potřeba maximální minimalizace chvění a vibrací, tak se podívejte na laminární box typu FBB-R.

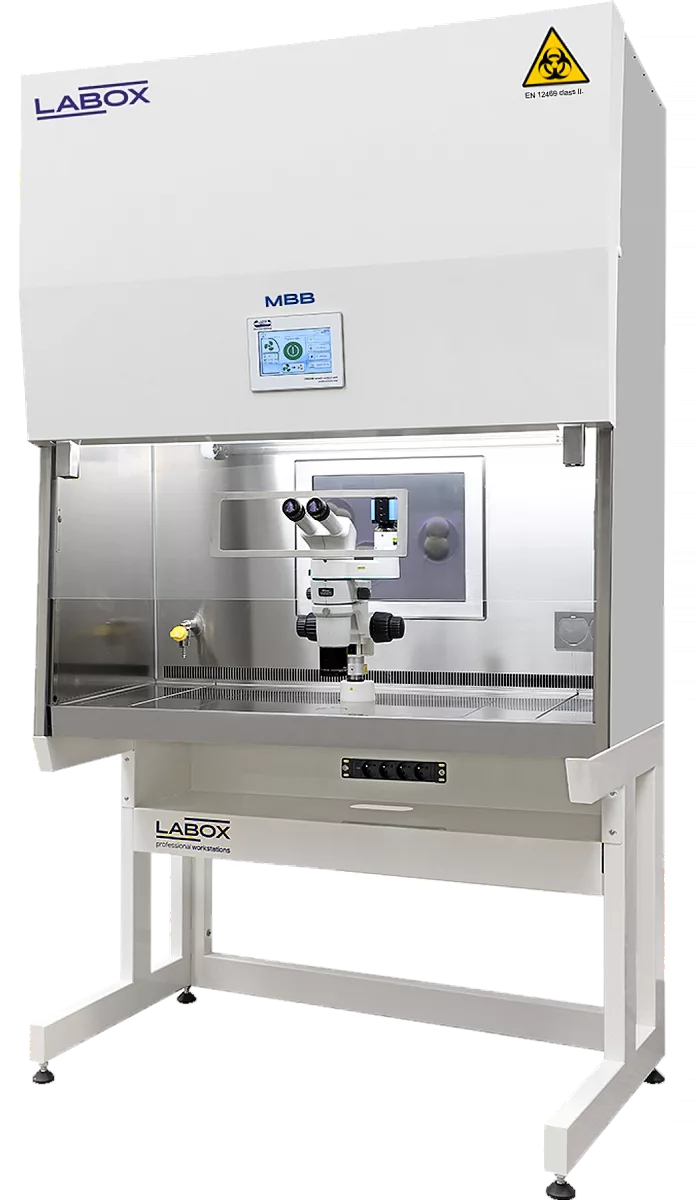

Pro biologicky bezpečnostní box, resp. box třídy II. dle EN12469, zvolte MBB.

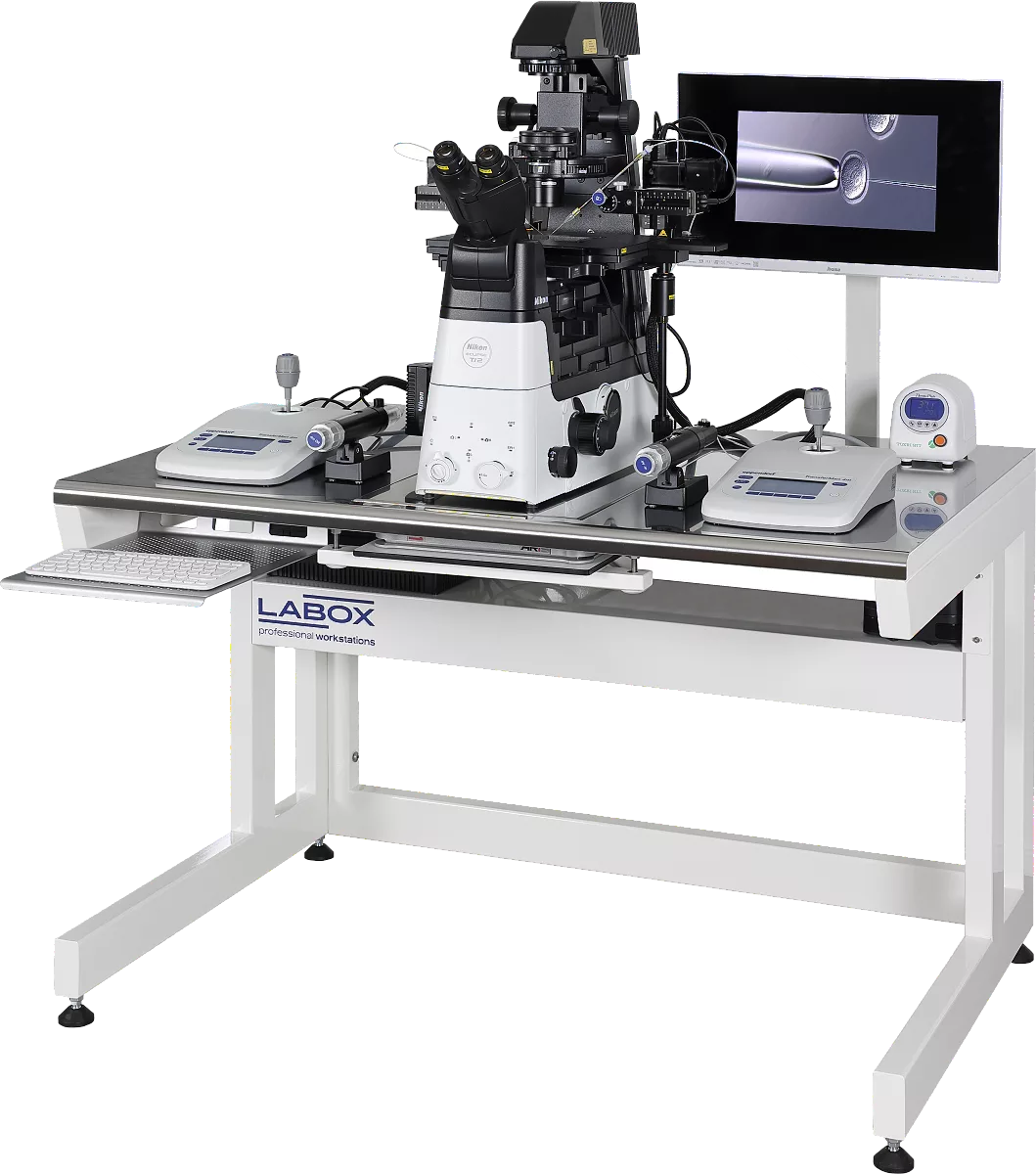

Hledáte-li kvalitní a spolehlivé řešení antivibračního stolu, pak zvolte LFM
